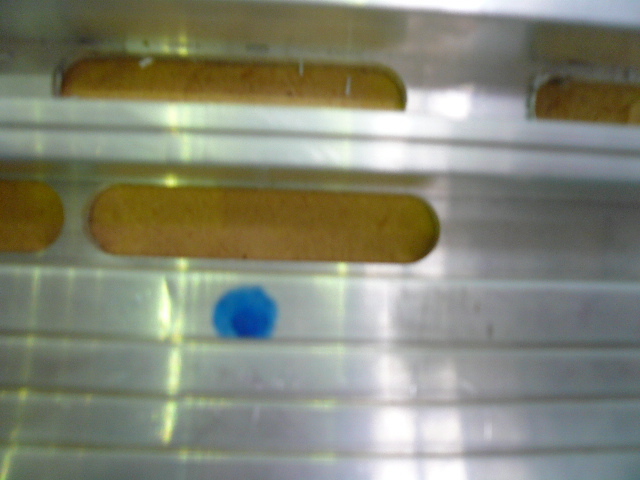

アルミ型材部品加工

2014.04.01 更新NEW
  • アルミ型材部品加工
    ■用途      エレベータ内装アルミ部品

    ■当社使用機種  NC1101

    ■固定方法    クランプ固定

    ■クーラント   ミスト式簡易クーラント

    ■素材の状況   アルミ型材
  • アルミ型材部品加工
    ■切削条件

    小判形切抜き加工(10×50)
     荒取り:φ8.33エンドミル S12000 F500
     仕上げ:φ7片刃ストレート S12000 F300 0.1仕上げ
    四角形切り抜き加工(13×50)
     荒取り:φ8.33エンドミル S12000 F500
     仕上げ:φ4片刃ストレート S12000 F300 0.1仕上げ
    ドリル加工
     固定サイクル(G73)にてスキップ加工
     1回の切削量Q=1.0 d=0.1で設定
    バリが発生しなく傷もなくOK
